Las técnicas de mecanizado convencionales pueden tener restricciones para lograr resultados precisos. Los fabricantes utilizan el mecanizado por descarga eléctrica para superar las limitaciones.
La electroerosión es única porque es rápida y no utiliza fuerza mecánica, por lo que es buena para realizar actividades muy delicadas. Una de sus características destacadas es que se puede utilizar para mecanizar materiales duros y crear formas complejas, lo que lo convierte en una selección común en la producción.
¿Sabes?
La electroerosión es uno de los cinco principales métodos de eliminación de material y representa aproximadamente 5% de todos los trabajos. Se trata del control de los latidos eléctricos entre un terminal y la pieza de trabajo que está encajada en un líquido único.
Comprender los conceptos básicos de la electroerosión y la aplicación de los procesos de electroerosión es esencial antes de continuar con las técnicas de electroerosión. Para el mecanizado es necesario este conocimiento preciso.
¿Qué es el mecanizado por descarga eléctrica?
Este es un proceso de fabricación que utiliza chispas eléctricas para cortar y dar forma a materiales. Mediante el uso de descargas eléctricas controladas dentro del terminal y material, éste se desintegra definitivamente.
Al crear descargas eléctricas controladas entre un electrodo y el material, precisamente lo erosiona.
Los fabricantes seleccionan este método por su capacidad para manejar materiales duros y producir diseños complejos, por lo que es una herramienta valiosa en la fabricación.
¿Cómo funciona el mecanizado por descarga eléctrica (EDM)?
En este proceso, se utilizan chispas eléctricas para eliminar el material de una pieza de trabajo. Así es como funciona.
1. Selección de materiales:
Cuando se trata de trabajar con materiales conductores de electricidad, como metales y aleaciones, este método es más que eficaz. Los materiales típicos utilizados incluyen acero, aluminio, titanio y cobre. Para que este método funcione, la pieza de trabajo o el material al que se le da forma debe conducir electricidad, lo que facilita el proceso de descarga eléctrica.
2. Configuración y selección de electrodos:
Durante este proceso, hay dos elementos principales en juego: la pieza de trabajo y el electrodo. Elaborado a partir de cobre o grafito, el electrodo se moldea con la forma deseada. Se conecta a una fuente de alimentación y se coloca cerca de la pieza de trabajo, creando un pequeño espacio.
3. Fluido Dieléctrico:
Durante el mecanizado se utiliza un fluido dieléctrico, a menudo agua desionizada o aceite de electroerosión especializado. Este fluido es un aislante eléctrico que evita que el electrodo y la pieza de trabajo entren en contacto directo. Además, ayuda a eliminar las partículas erosionadas y enfría la pieza de trabajo.
4. Generación de Descargas Eléctricas:
La activación de un voltaje eléctrico ocurre cuando se acerca la pieza de trabajo y el electrodo. Esta tensión provoca una diferencia de potencial que provoca descargas eléctricas. Estas descargas producen un calor intenso, derritiendo o vaporizando el material de la pieza en puntos específicos.
5. Retiro de material:
Las descargas eléctricas de alta energía eliminan eficazmente el material de la pieza de trabajo. El proceso está altamente controlado y la forma del electrodo se transfiere gradualmente a la pieza de trabajo. La erosión se produce a nivel microscópico, lo que permite un mecanizado complejo y preciso, incluso en materiales complejos o resistentes al calor.
6. Sistemas de control:
Las máquinas de electroerosión tienen sistemas de control sofisticados que regulan varios parámetros, incluidos el voltaje, la corriente y la duración del pulso. Estos controles garantizan la estabilidad y precisión del proceso de mecanizado.
Además, los marcos de mecanizado actuales incorporan CNC innovación para potenciar tareas mecanizadas y programables.
7. Acabado y Calidad de la Superficie:
La electroerosión puede lograr alta precisión y formas intrincadas, pero la superficie resultante puede tener una textura rugosa. Después de la electroerosión, el acabado de la superficie se puede refinar aún más mediante procesos como el esmerilado o el pulido. La elección del método de acabado depende de los requisitos específicos de la aplicación.
8. Inspección de calidad:
Después del mecanizado, la pieza terminada se somete a una inspección de calidad para cumplir con las especificaciones deseadas. Las mediciones e inspecciones se pueden realizar utilizando instrumentos de precisión como MMC para verificar dimensiones, tolerancias y calidad de la superficie.
Es recomendable consultar a los especialistas si se enfrenta a alguna dificultad. Puede buscar cualquier empresa que brinde servicios de fabricación cerca de usted. Hola arriba es el mejor proveedor de servicios de fabricación con clientes satisfechos a nivel internacional.
¿Cuáles son los tipos de mecanizado por descarga eléctrica?
Hay tres tipos principales; exploremos cada tipo en detalle.
- Mecanizado por descarga eléctrica de alambre:
En Wire EDM, el electrodo es el alambre delgado eléctricamente conductor que se utiliza para cortar la pieza de trabajo.
Este alambre se alimenta constantemente desde un carrete y se mueve a través de la pieza de trabajo, lo que da como resultado un corte preciso. Está guiado por movimientos controlados por computadora, lo que permite formas intrincadas y complejas.
Este proceso es muy versátil y adecuado para cortar piezas de trabajo gruesas o crear formas intrincadas con tolerancias estrictas. Se emplea comúnmente en industrias como la aeroespacial y la de fabricación de herramientas. También se utiliza para fabricar matrices, moldes y diversos componentes.
sistemas CNC Generalmente se incluyen en las máquinas de electroerosión por hilo, lo que permite operaciones automatizadas y programadas. Esta automatización hace que el proceso de mecanizado sea más rápido y preciso.
- Mecanizado por descarga eléctrica por plomada (erosión por electroerosión por plomada):
En la electroerosión por penetración, el electrodo y la pieza de trabajo no entran en contacto directo. En cambio, se sumergen en un fluido dieléctrico (generalmente aceite) para evitar la formación de arcos y facilitar la descarga eléctrica.
Este sistema de mecanizado se utiliza generalmente para generar formas, pasadas y herramientas, que son lugares que requieren repetir la forma específica e indistinguible con un nivel de precisión increíble. Este enfoque permite producir cavidades elaboradas e intrincadas en sólidos endurecidos.
Si bien algunas máquinas de electroerosión por penetración pueden tener capacidades CNC, muchas se operan manualmente. Un operador experto guía el electrodo para darle forma a la pieza de trabajo según el diseño deseado. Este control manual permite un alto nivel de artesanía.
Dato interesante:
Conocido por su capacidad para ofrecer acabados superficiales de la más alta calidad, Sinker EDM es más adecuado para aquellas aplicaciones que requieren las superficies más lisas y pulidas. Vale la pena señalar que esto es especialmente útil durante la fabricación de moldes de inyección de componentes de plástico.
Este proceso de mecanizado se centra en crear agujeros en piezas de trabajo de forma precisa y eficiente. Se utiliza comúnmente para aplicaciones donde los métodos de perforación tradicionales pueden resultar poco prácticos o se requieren orificios extremadamente pequeños y precisos.
Utilizando el electrodo más delgado y perforado, Hole EDM implica el acercamiento de esta herramienta a la pieza de trabajo y la generación del agujero mediante la descarga eléctrica. Esta técnica funciona de manera similar al mecanizado por descarga eléctrica de alambres y plomos en el sentido de que utiliza fluido dieléctrico (generalmente aceite) para ayudar con el proceso de electrodisolución. El fluido también elimina las virutas de la zona de corte y brinda protección contra la formación de arcos entre el electrodo y la pieza de trabajo.
Este mecanismo se utiliza en industrias como aeroespacial, fabricación de dispositivos médicos y producción de boquillas de inyección. Es esencial para crear agujeros de alta precisión. Resulta especialmente beneficioso cuando se trabaja con materiales resistentes y difíciles de mecanizar.

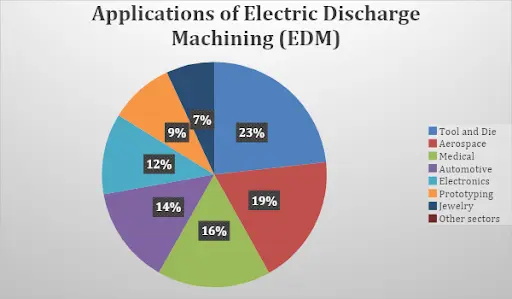

¿Cuáles son los diversos usos del mecanizado por descarga eléctrica (EDM)?
Las aplicaciones de este método de mecanizado se utilizan ampliamente en diversas industrias. Esto se debe a que ayuda a crear formas precisas en materiales eléctricamente conductores.
A continuación se muestran las aplicaciones.
1. Fabricación de herramientas y troqueles:
El estampado de metal, moldeo por inyección de plástico, y fundición a presión Las industrias son grandes consumidores de máquinas de descarga eléctrica para fabricar herramientas y matrices. Este método permite la producción de componentes complejos y de formas precisas en materiales resistentes.
2. Componentes aeroespaciales:
En el sector aeroespacial, donde la precisión tiene suma importancia, la electroerosión fabrica componentes como álabes de turbinas, piezas de motores y piezas complejas con tolerancias precisas. El proceso es adecuado para trabajar con materiales de alta resistencia que se encuentran en componentes de aviones.
3. Dispositivos Médicos:
Mediante este método se fabrican dispositivos médicos como implantes ortopédicos, componentes dentales e instrumentos quirúrgicos. Su capacidad para crear formas personalizadas es particularmente beneficiosa en el campo médico.
4. Fabricación de automóviles:
La industria automotriz utiliza la electroerosión para fabricar moldes y matrices para la producción de diversos componentes. Se emplea para crear piezas de precisión, como engranajes y componentes de motores, asegurando alta calidad y durabilidad en el proceso de fabricación.
5. Industria Electrónica:
El mecanizado por descarga eléctrica también juega un papel importante en la producción de componentes electrónicos como interruptores, sensores y conectores. Su capacidad para trabajar con materiales conductores a nivel microscópico lo hace valioso para crear piezas pequeñas e intrincadas.
6. Creación de prototipos:
Este proceso de mecanizado se utiliza a menudo en la creación rápida de prototipos para crear modelos iniciales o prototipos de productos. Permite a los diseñadores probar y perfeccionar sus ideas antes de la producción en masa, ahorrando tiempo y recursos.
7. Fabricación de joyas:
En la industria de la joyería, la electroerosión se emplea para crear diseños detallados en metales. Con la electroerosión, los joyeros crean piezas personalizadas con detalles intrincados que pueden ser difíciles de lograr con métodos convencionales.
8. Reparación de moldes y matrices:
La electroerosión se aplica para restaurar y reparar moldes y matrices que se desgastan o dañan durante el proceso de fabricación. Tiene la capacidad de eliminar material de forma selectiva, prolongando así la vida útil de estos importantes equipos.
9. Fabricación de armas de fuego:
La electroerosión se utiliza en la producción de armas de fuego, particularmente para crear componentes complejos y precisos como gatillos, cañones y otras piezas críticas.
10. Sector Energético:
En la industria energética, la electroerosión se aplica para la fabricación de componentes utilizados en equipos de generación de energía, como turbinas y generadores. Su precisión es crucial para mantener la eficiencia y la confiabilidad en las centrales eléctricas.
¿Cuáles son los beneficios de utilizar la electroerosión?
Estas son las ventajas de la electroerosión:
- Procesa materiales con gran precisión. Apoya el desarrollo de diseños complejos.
- Reduce el desgaste de la herramienta, lo que resulta en una vida útil más larga.
- Funciona sin utilizar fuerza mecánica, reduciendo así el riesgo de deformar o dañar materiales frágiles.
- Puede utilizar esta técnica en el sector aeroespacial, médico, automotory electrónica.
- Esta técnica de mecanizado ayuda a producir acabados finos. Elimina la necesidad de pulido adicional.
- Puede crear fácilmente agujeros pequeños y precisos con facilidad.
- El proceso permite un control preciso sobre la cantidad de material eliminado, minimizando el desperdicio.
- La electroerosión puede mecanizar eficazmente materiales que han sido sometidos a un tratamiento térmico sin comprometer su dureza.
Obtenga los servicios de mecanizado por descarga eléctrica en HiTop Industrial:
Hola arriba ofrece servicios de mecanizado de primer nivel para sus necesidades de fabricación de precisión. Nuestros servicios garantizan un mecanizado preciso y detallado para diversas industrias. Nuestros procesos de mecanizado minimizan el desgaste de las herramientas, lo que da como resultado una vida útil prolongada y soluciones rentables.
Experimente la versatilidad de nuestros servicios, que atienden a industrias como la aeroespacial, médica, automotriz y electrónica. Sus productos mecanizados obtendrán acabados superficiales finos, eliminando la necesidad de pulido adicional.
Nuestra experiencia se extiende al control de la eliminación de material y a garantizar un desperdicio mínimo en el proceso de fabricación. Cuente con nosotros para mecanizar materiales tratados térmicamente sin comprometer la dureza.
Conclusión:
El mecanizado por descarga eléctrica es uno de los procesos alternativos en los que las descargas eléctricas simplemente erosionan los materiales eléctricamente conductores. Este principio se utiliza ampliamente en la fabricación contemporánea. La electroerosión es una tecnología diversa; muestra su versatilidad cuando se utiliza en industrias como la aeroespacial, médica, automotriz y electrónica.
Su capacidad para manejar materiales resistentes, crear formas intrincadas y lograr finos acabados superficiales lo posiciona como una herramienta crucial en la fabricación. En línea con el desarrollo de la tecnología, la electroerosión sigue desempeñando un papel importante a la hora de lograr los requisitos de precisión de una fabricación de precisión cada vez más industrializada.
Subraya su importancia en el panorama industrial en constante cambio.
Para realizar una consulta u obtener más detalles sobre EDM, Contáctenos. Obtendrás tus consultas resueltas.
Preguntas frecuentes
¿Cuál es el principio de la electroerosión en la fabricación?
Este es un proceso de fabricación que utiliza materiales para cortar y dar forma. Cumple su función mediante una chispa eléctrica entre el referido electrodo y la pieza de trabajo, desgastándose el material de esta última mediante una expulsión eléctrica controlada.
Este enfoque de mecanizado único es especialmente ventajoso en el caso de formas complejas y materiales duros que las herramientas convencionales no pueden cortar.
¿Cuál es el significado de electroerosión en el contexto de la fabricación?
En el campo de la fabricación, se conoce la electroerosión. Es un proceso mecánico en el que se utilizan chispas eléctricas o una descarga para dar forma y cortar materiales. Se ha demostrado que las máquinas CNC son una forma viable con gran precisión y exactitud para la producción de piezas complejas, donde el mecanizado convencional es ineficiente o poco práctico.
¿Cuáles son los 3 tipos de electroerosión?
Hay tres tipos principales de procesos de electroerosión:
- Electroerosión por hilo
- Electroerosión por plomo
- Electroerosión por perforación de agujeros
Cada tipo tiene ventajas y aplicaciones, lo que brinda a los fabricantes opciones versátiles para diferentes necesidades de mecanizado.
